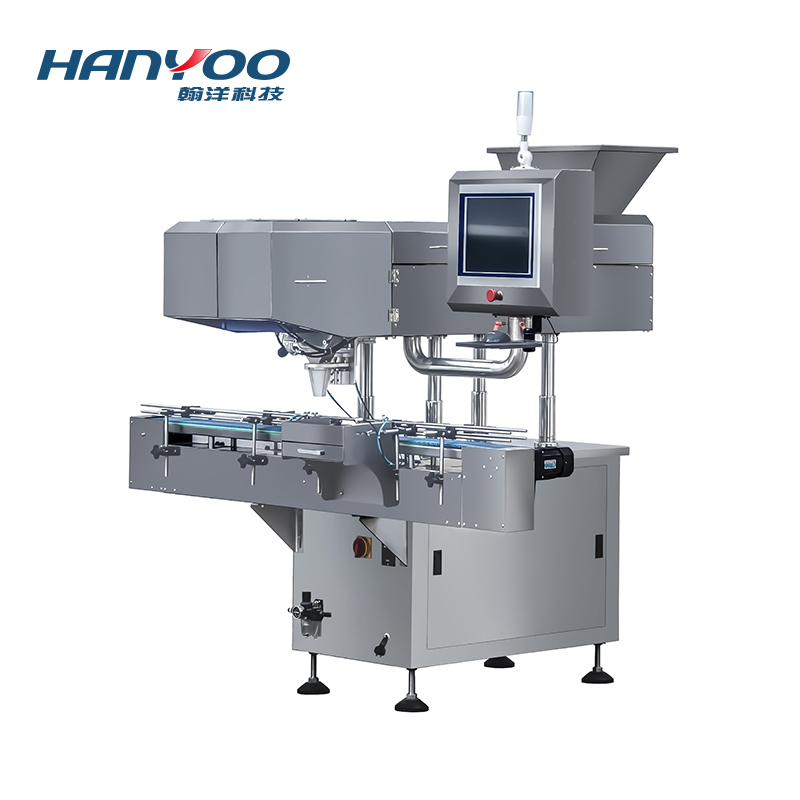

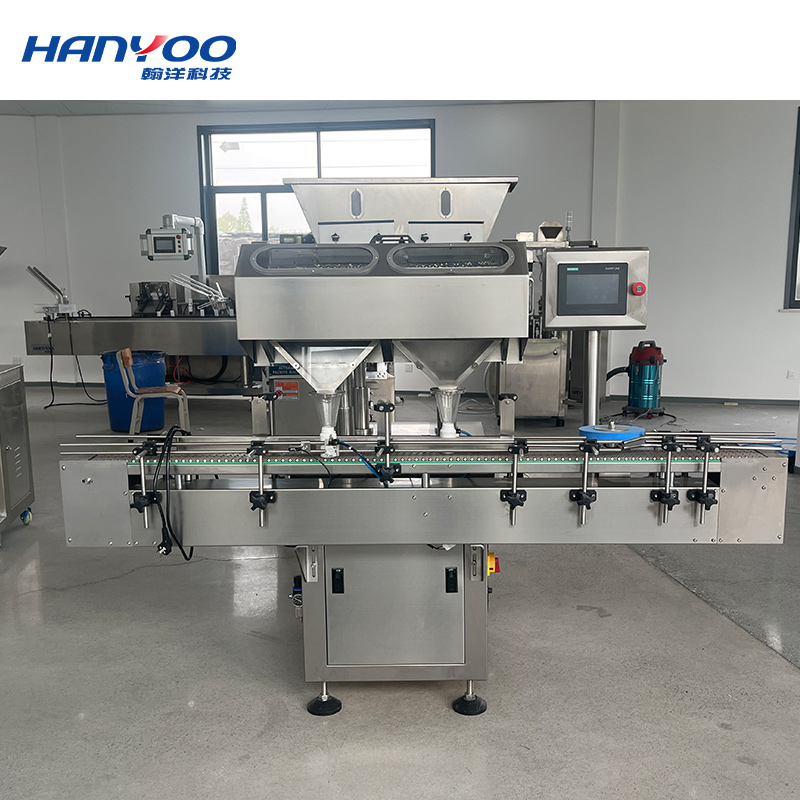

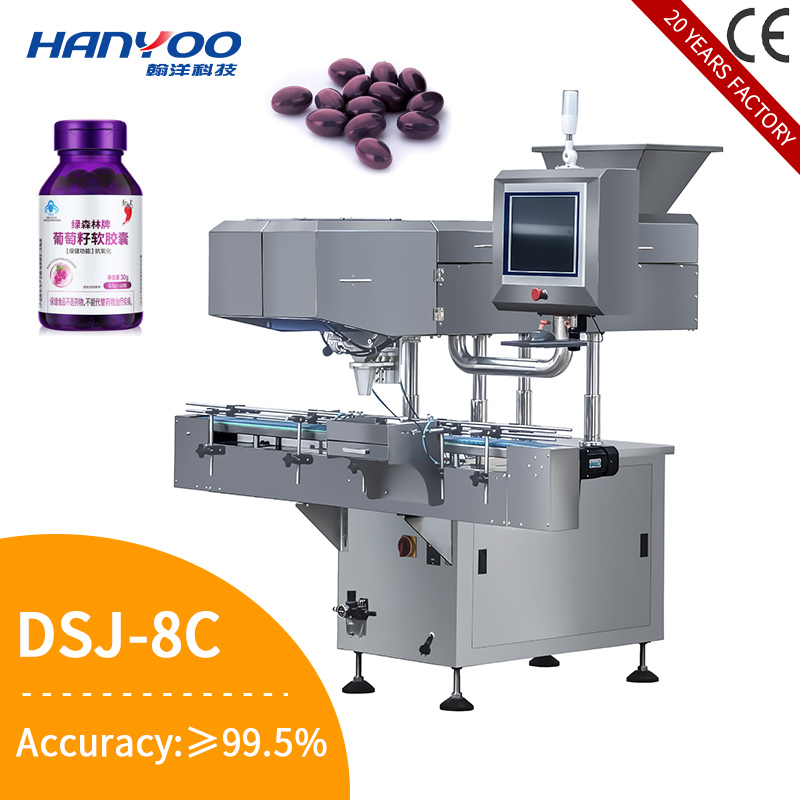

Máquina automática de conteo de imágenes visuales DSJ-8C/16C

Máquina automática de conteo de imágenes visuales DSJ-8C/16C

CARACTERÍSTICAS DE RENDIMIENTO

1. Alta resolución: Los sensores infrarrojos tradicionales tienen aproximadamente de 10 a 15 puntos de detección por canal, mientras que nuestra máquina de conteo CCD tiene un promedio de alrededor de 250 puntos de imagen por canal, lo que equivale a una precisión de detección de 0,12 mm.

2. Reconocimiento de chip dual: Puede reconocer chips duales. Sabemos que nuestra máquina contadora puede tener chips superpuestos, pero en realidad, es imposible superponerlos completamente durante el proceso de caída y el sensor de infrarrojos no podrá hacer frente. Este CCD se puede calcular en función del área proyectada. La precisión de la identificación de laminaciones es más de 10 veces mayor que la de los sensores infrarrojos.

3. Eliminación de partículas rotas: debido a que el ancho de las partículas del medicamento se puede medir con precisión y, en función del tiempo de caída, se puede calcular la proyección de las partículas del medicamento, de modo que se pueda ver la diferencia entre las partículas pequeñas rotas y las partículas normales del medicamento. El estándar más alto que pueden detectar los sensores tradicionales es el grosor de la tableta, que se puede sumar a la dimensión del grosor, es decir, el ancho de detección. Se puede eliminar un tercio de los fragmentos. Esto está determinado principalmente por la postura de caída libre.

4. Polvo antipartículas: debido al uso de cámaras CCD y retroiluminación para imágenes, nuestra empresa ha desarrollado una fuente de luz de alto brillo y regulable automáticamente, que se combina perfectamente con algoritmos de programa para aumentar automáticamente el brillo de la fuente de luz con el aumento de polvo; Por otro lado, debido a la distancia entre la cámara CCD y el área productora de polvo, no se contamina fácilmente.

5. Grabación del proceso completo: Equipados internamente con una tarjeta de memoria de 32 GB, hemos desarrollado nuestro propio sistema de grabación de alta velocidad y lo hemos combinado con un sistema de reloj preciso para registrar con precisión los datos de proyección y el tiempo de producción de los gránulos de medicamentos producidos el año pasado. Con nuestro sistema de interfaz hombre-máquina podemos visualizar los datos históricos de imágenes de cada momento. Productos fáciles de rastrear, puede rastrear las imágenes proyectadas de todos los medicamentos durante la producción, incluidos los que están debajo de dos piezas, los objetos extraños que pasan a través de los medicamentos y los pequeños fragmentos durante el proceso de producción. Fácil para la depuración del dispositivo, una vez que el cilindro no funciona correctamente y hace que la píldora salga, la imagen especial del medicamento emergente se puede usar para ayudar a determinar si el cilindro es normal y ajustar los parámetros de conteo.

6. Instalación y depuración. Fácil de usar: La funcionalidad es poderosa, pero la instalación y depuración también son muy simples. Simplemente siga los pasos especificados en la interfaz hombre-máquina e incruste tutoriales en vídeo. Ya sea el personal de posventa del fabricante del equipo o el personal técnico del fabricante, ellos pueden completar la instalación, depuración y reemplazo.

7. Ciclo de escaneo estable: utilizamos un procesador de cuatro núcleos más avanzado, con un ciclo de escaneo de cada movimiento de 1 mm de las partículas del fármaco. Utilizamos múltiples núcleos para el reconocimiento de áreas y el reconocimiento de formas simples; El procesador adopta adquisición directa y procesamiento de algoritmos y cooperará con la placa de control y medición para el control de salida. Todo el proceso es de circuito cerrado sin otros dispositivos, lo que lo hace más estable.

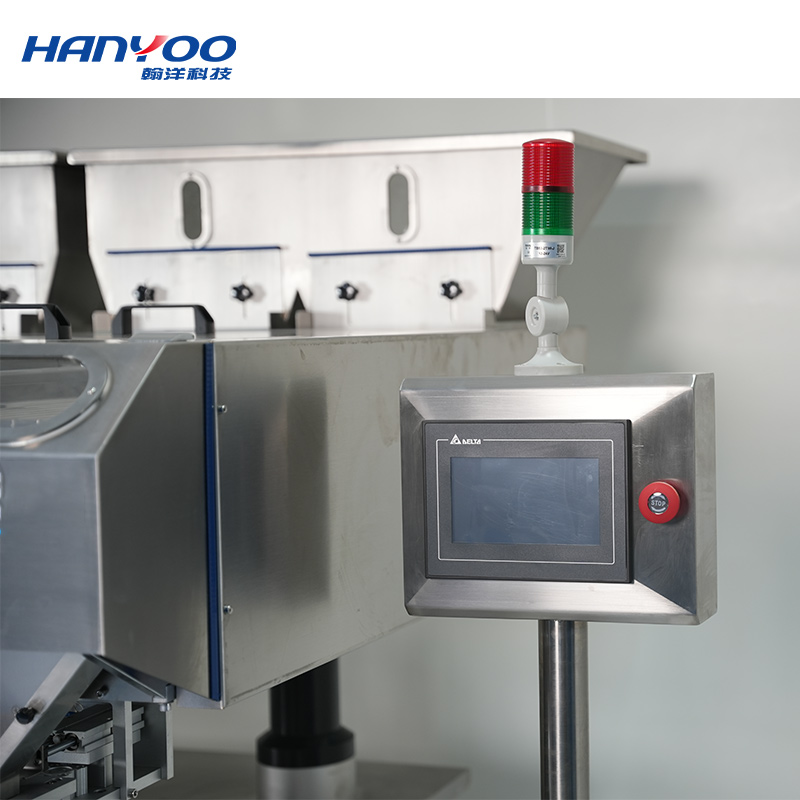

8. Potente interfaz hombre-máquina: Combinado con cámaras CCD, el software de interfaz hombre-máquina desarrollado por nuestra empresa se ejecuta en el sistema Windows; En primer lugar, no sólo controla el dispositivo sino que también tiene la función de mostrar, reproducir, instalar y depurar vídeos; En segundo lugar, puede mostrar la imagen de la cámara en tiempo real; En tercer lugar, es posible ver todas las imágenes históricas; En cuarto lugar, puede apoyar un desarrollo posterior más potente y complejo.

9. Mantenimiento del sistema: Como todo el sistema es desarrollado por nuestra empresa, cuando el usuario nos proporciona una señal de punto de acceso WIFI, nuestro equipo se puede conectar a Internet. Después de la conexión en red, podemos actualizar de forma remota el software de la interfaz hombre-máquina, el sistema de sensores CCD y el sistema de la placa base de medición y control.

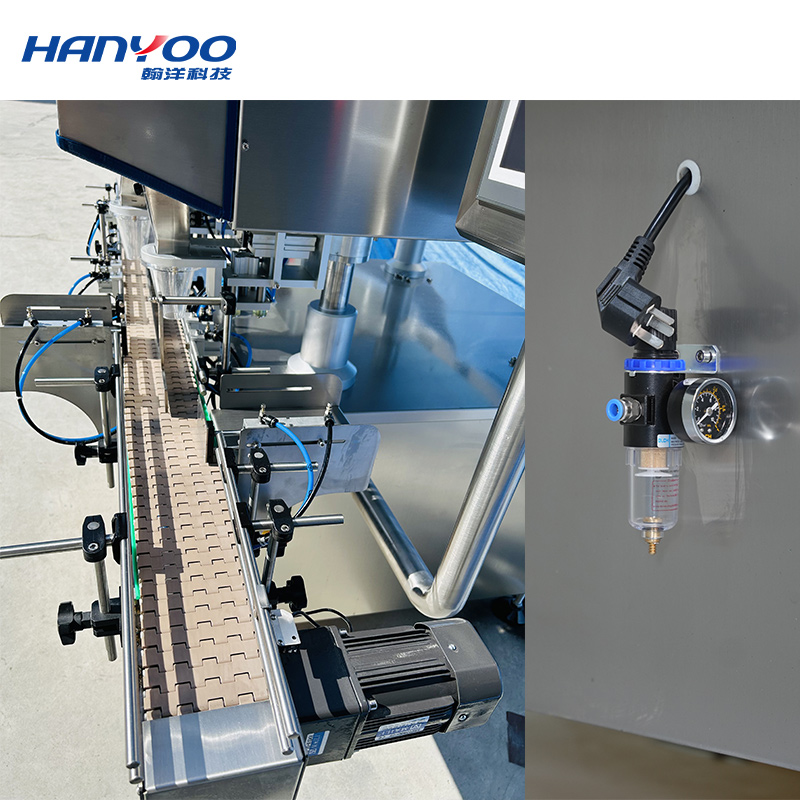

10. Adoptar un cilindro de doble eje para controlar la alimentación con biberón, la dispensación de medicamentos y la colocación del biberón, con una estructura simple, fácil ajuste y control estable.

11. Equipado con un dispositivo de control fotoeléctrico, el equipo se apaga automáticamente cuando no hay botellas o cuando hay botellas obstruidas, sin contar las partículas. Cuando vuelve a la normalidad, el dispositivo comienza a funcionar automáticamente.

12. Al reemplazar botellas de diferentes alturas, se puede utilizar y controlar un método de ajuste eléctrico con interruptores de límite superior e inferior en la pantalla táctil.

13. Cuando ocurre un mal funcionamiento del dispositivo, el dispositivo se apagará y se mostrará un mensaje de alarma de apagado en la pantalla, y la solución de problemas se llevará a cabo a través del modo de operación que se muestra en la pantalla.

14. 14. La adopción de una estructura de diseño modular y el bloqueo de componentes a través de cilindros permite un verdadero desmontaje sin herramientas, lo que no solo facilita el mantenimiento y la conservación, sino que también evita muchos riesgos potenciales, evitando que tornillos, tuercas y otros sujetadores caigan accidentalmente en el contenedor de material y entren en la botella debido a la vibración prolongada durante el uso prolongado, lo que causa un impacto grave en los usuarios.

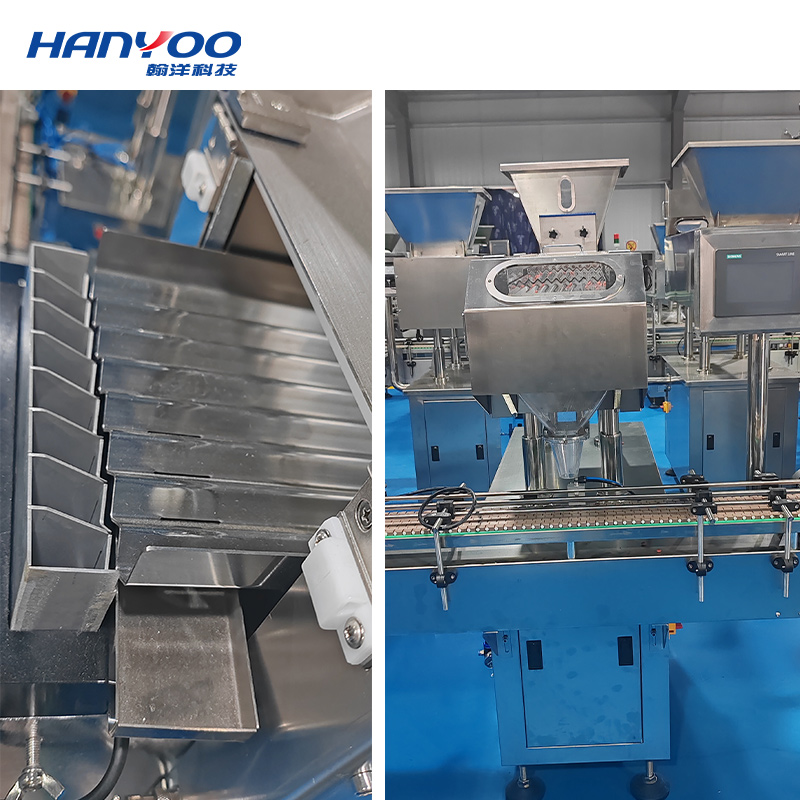

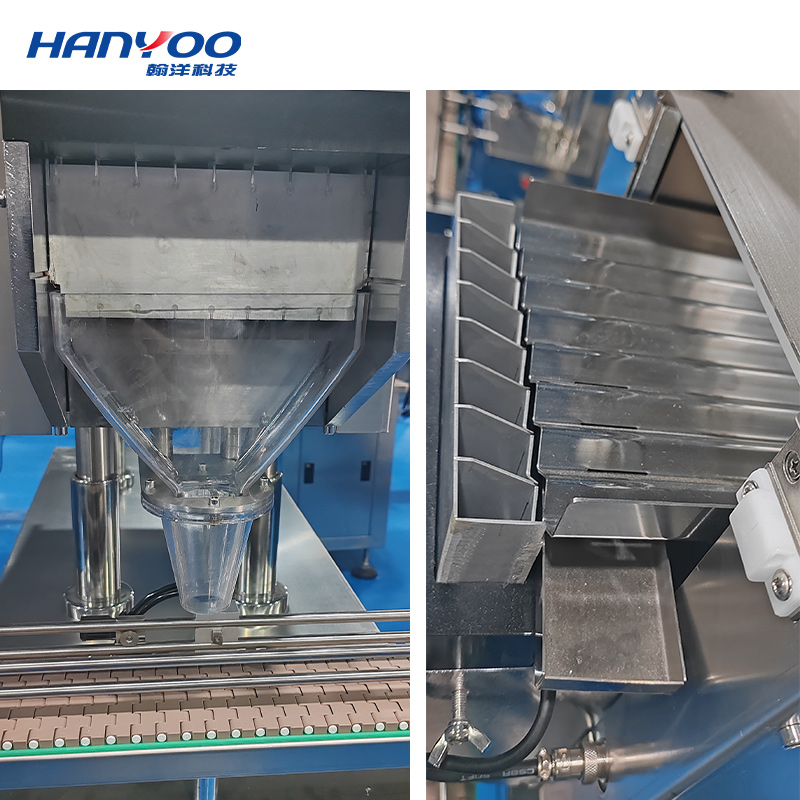

15. El módulo de vibración adopta una conversión de frecuencia de onda completa y una combinación de resorte de fibra de carbono, lo que reduce el ruido en al menos 10 dB en comparación con sus pares.

RESUMEN DE FUNCIONES DEL DISPOSITIVO

1. Función de luz de relleno automática (asegurando que la cámara tenga suficiente brillo discriminativo)

2. Función de elevación eléctrica (para ajustar fácilmente la altura de la botella)

3. Diseño de desmontaje sin herramientas (diseño modular, fácil de mantener y conservar, evitando al mismo tiempo el riesgo de que posibles objetos extraños caigan en la boquilla de descarga)

4. Función de eliminación de partículas múltiples, partículas faltantes y partículas fragmentadas (identificación de imágenes de la cámara)

5. Configuración del canal de reciclaje de medicamentos (para evitar que las botellas se vuelquen accidentalmente en la cinta transportadora y provoquen que los materiales se esparzan por el suelo)
